數控分度盤

電腦數控分度盤

  • 電腦數控分度盤

  • 電腦數控分度盤

  • 電腦數控分度盤

  • 電腦數控分度盤

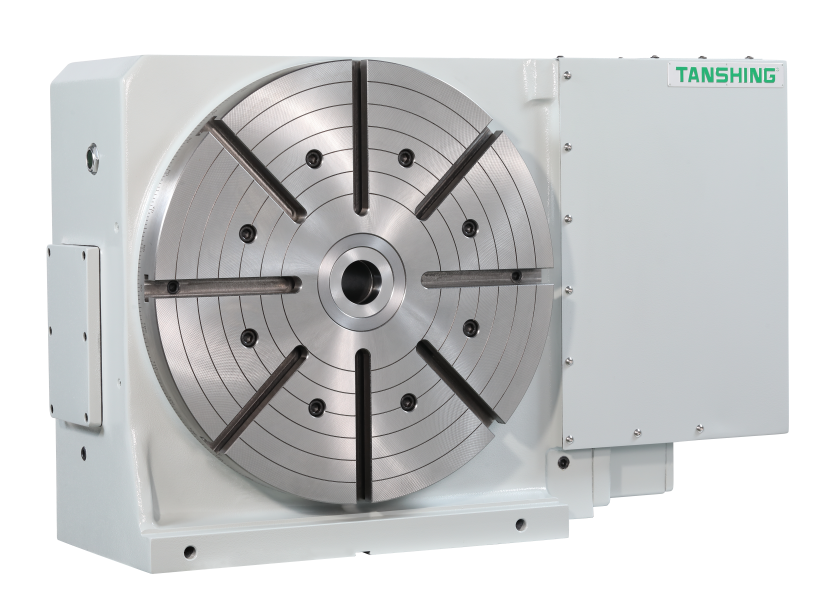

電腦數控分度盤

MRNC-500 ? 63A ? 800A特點:


旋轉臺直徑?500、?630、?800mm(立、臥兩用)。

采用高齒深的復導程蝸桿蝸輪,傳動扭力大。

采用油壓鎖緊系統,油壓鎖緊力大。

最小分度角度0.001°。

可配合縮小鈑金馬達罩。



點擊標簽查看尺寸圖:

MRNC-500 MRNC-63A MRNC-800A
基礎信息

產品型號

MRNC-500 ? 63A ? 800A

機器類型

標準型

資料下載

瀏覽次數

1088
詳細介紹
規格/型號單位MRNC-500MRNC-63AMRNC-800A
旋臺直徑mm?500?630?800
工作臺高度臥式位置mm300400400
中心高度立式位置mm310400425
總高度mm565720825
中心孔直徑mm?50H7?100H7?100H7
貫穿孔徑mm?50?100?100
工作臺T型槽寬度mm18H718H718H7
導塊寬度mm18h718h718h7
最小設定單位deg.0.001°0.001°0.001°
分度精度sec.15"15"15"
重覆精度sec.4"4"4"
伺服馬達
(廠牌可依需求指定)
FANUC
αiF 12 αiF 22  αiF 22
                     ◆αiF30
αiF 22  αiF 22
◆αiF 30
MITSUBISHI
HF/HG-204SHF/HG-354SHF/HG-453SHF/HG-354SHF/HG-453S
SIEMENS
1FK70831FK71011FK71031FK71011FK7103
HEIDENHAIN
QSY155BQSY155DQSY190CQSY155DQSY190C
總減速比
1/1801/1801/2401/1801/240
盤面更高轉速r.p.m16.611.18.311.18.3
容許旋轉扭矩 N.m (kgf.m)2508(256)4410(450)4410(450)
使用壓力(鎖緊方式)kg/cm235 (Hyd.)35 (Hyd.)35 (Hyd.)
夾緊扭矩N.m (kgf.m)2450(250)4410(450)4410(450)
容許工件載重立式安裝時
kg250960875
臥式安裝時
kg60020001800
使用尾座
kg60019201750
容許切削負載力矩
(轉盤夾緊時)
F軸向力
N (kgf)49000
                     (5000)
55000  (5612)55000(5612)
FxL徑向力
N.m (kgf.m)2450
                     (250)
4410  (450)4410(450)
FxL傾斜力矩
N.m (kgf.m)3430
                     (350)
16000   (1632)16000 (1632)
容許負載慣性矩
J=W.D2/8
立式安裝時

kg.m2

 (kg.cm.sec2)

7.8
                   (79.7)
50(490)80 (785)
臥式安裝時
kg.m2
(kg.cm.sec2)
18.7
                     (191)
99 (1012)144  (1469)
旋臺重量(不含伺服馬達)kg4588001200

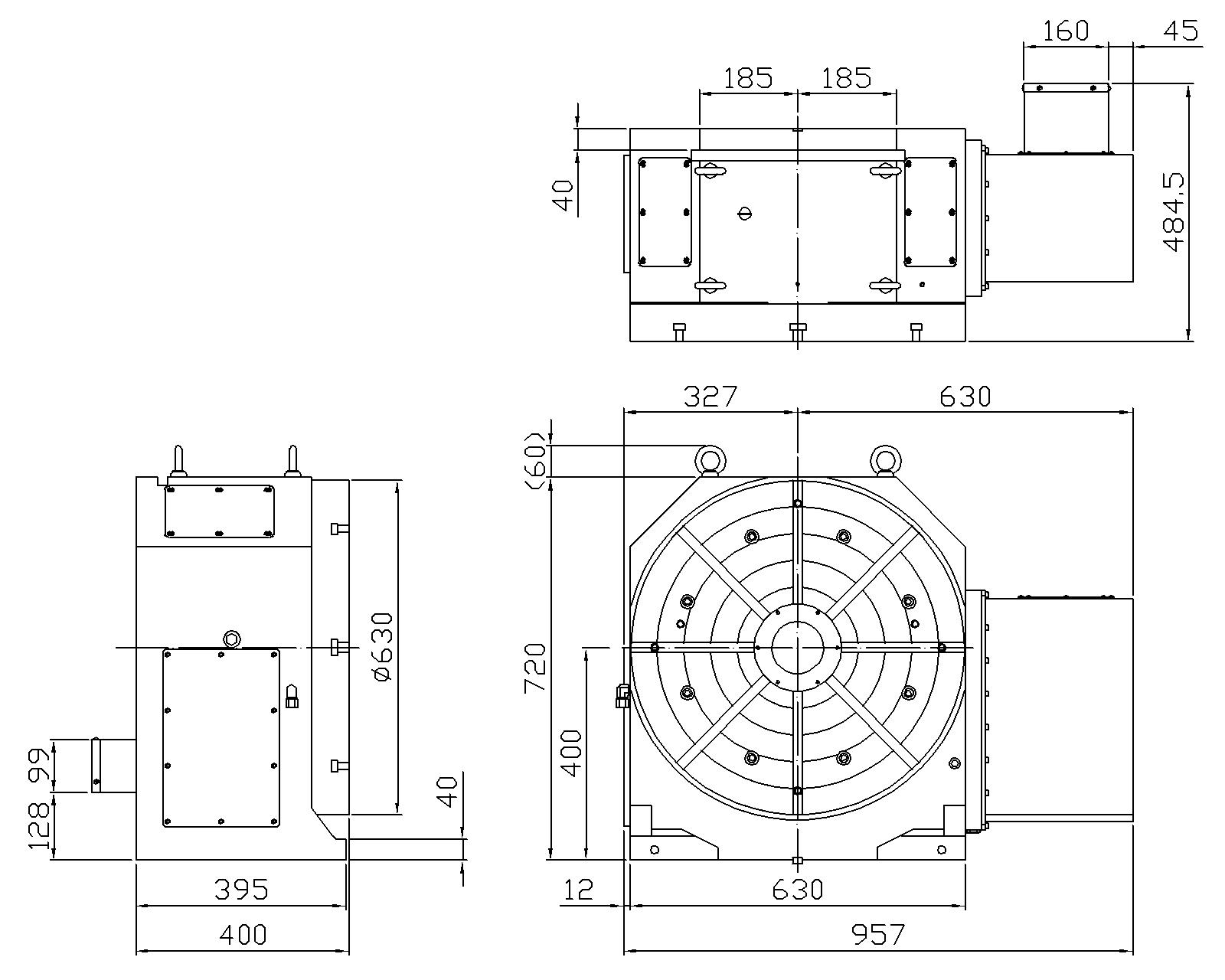

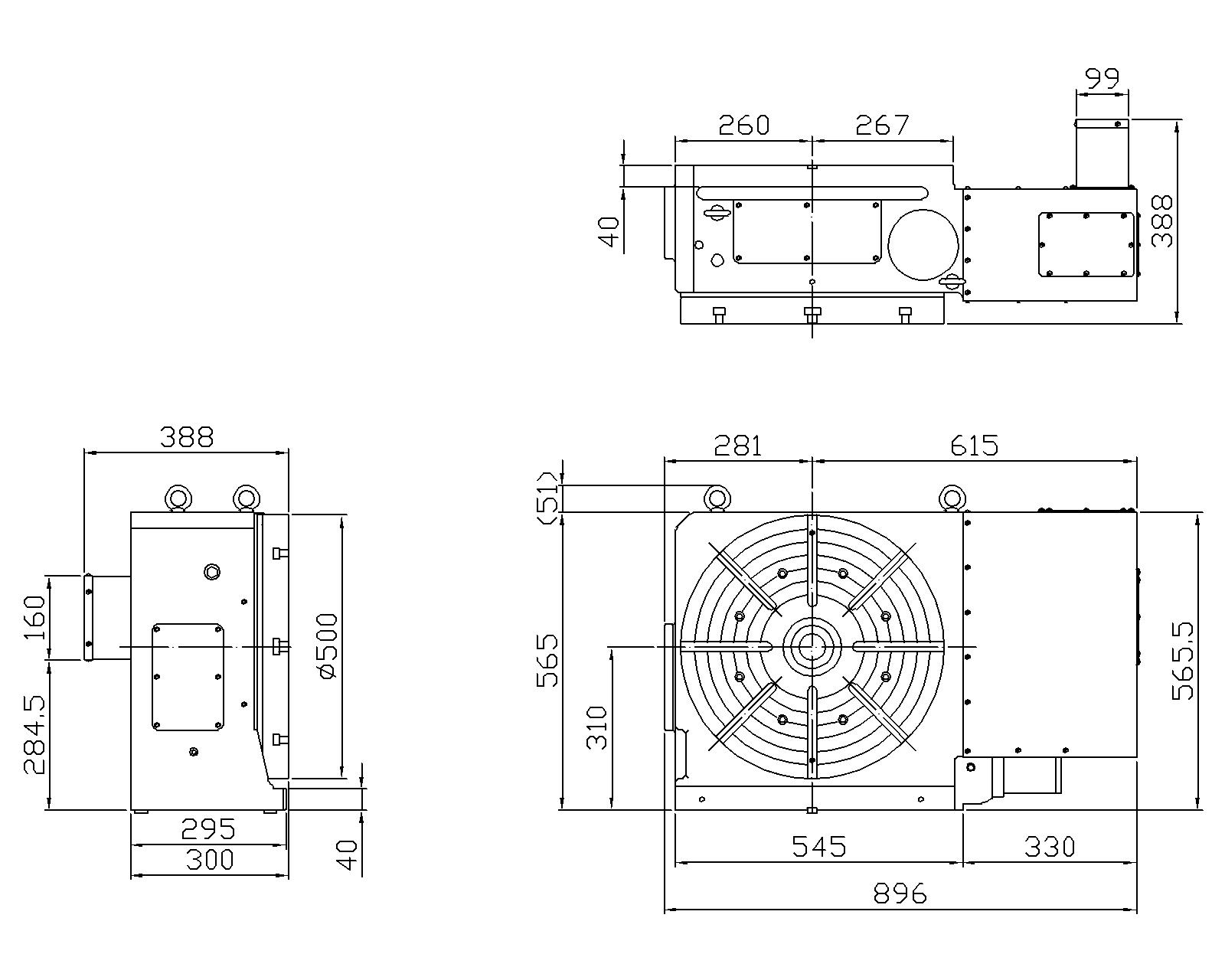

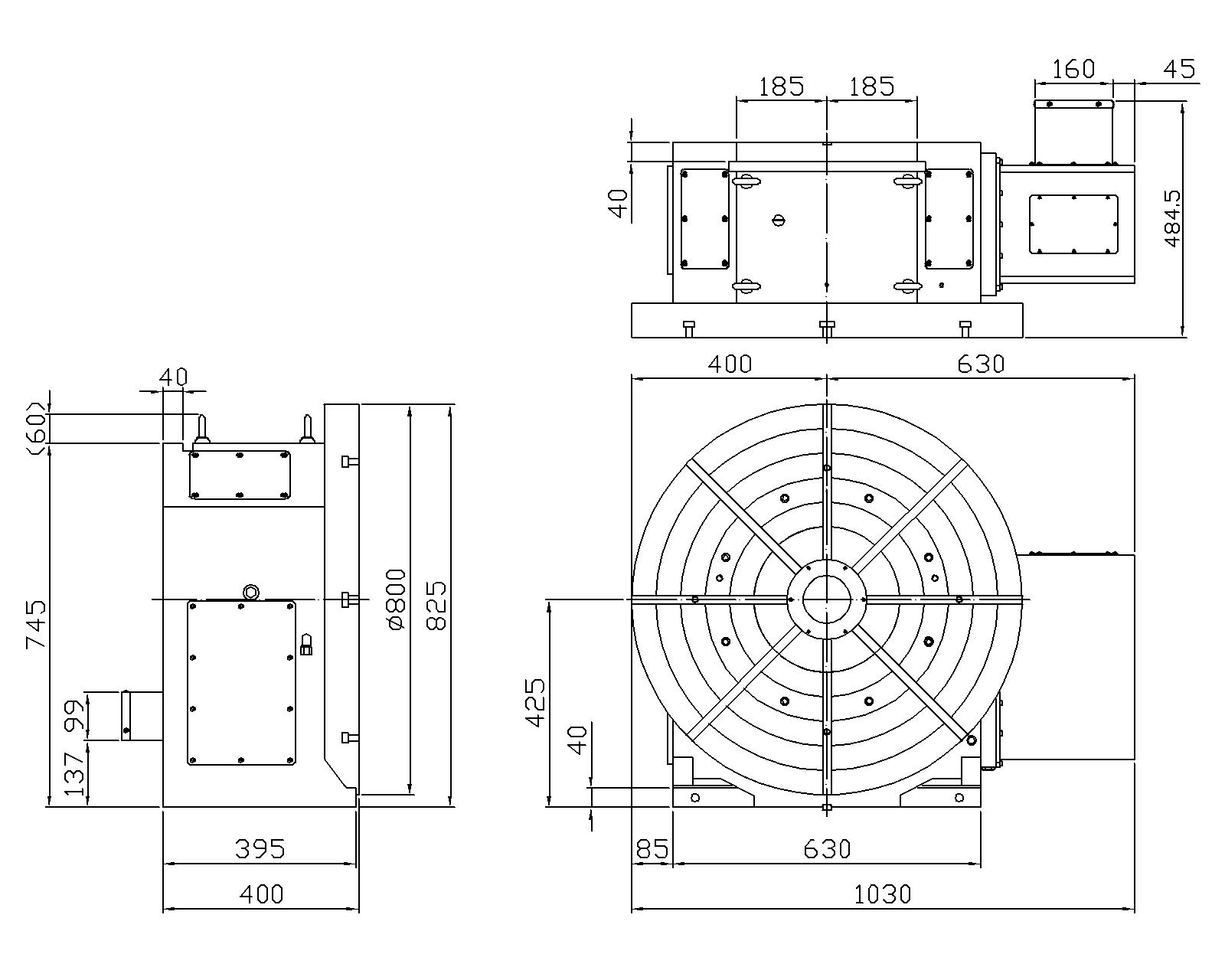

尺寸圖
電腦數控分度盤
電腦數控分度盤
電腦數控分度盤
電腦數控分度盤
