數控分度盤

電腦數控分度盤

  • 電腦數控分度盤

  • 電腦數控分度盤

  • 電腦數控分度盤

電腦數控分度盤

MRNC - HD800 ? 1000A ? 1500A特點:


旋轉臺直徑?800、?1000、?1500mm(立、臥兩用)。

采用高齒深的復導程蝸桿蝸輪,傳動扭力大。

采用油壓鎖緊系統,油壓鎖緊力大。

最小分度角度0.001°。



點擊標簽查看尺寸圖:

電腦數控分度盤 MRNC-HD800 MRNC-1000A MRNC-1500A
基礎信息

產品型號

MRNC - HD800 ? 1000A ? 1500A

機器類型

標準型

資料下載

瀏覽次數

1188
詳細介紹
規格/型號單位MRNC-HD800MRNC-1000AMRNC-1500A
旋臺直徑mm?800?1000?1500
工作臺高度臥式位置mm464530720
中心高度立式位置mm440650900
總高度mm84011501650
中心孔直徑mm?300H7?100H7?75H7
貫穿孔徑mm?300?120?120
工作臺T型槽寬度mm18H722H722H7
導塊寬度mm22h722h728h7
最小設定單位deg.0.001°0.001°0.001°
分度精度sec.15"15"15"
重覆精度sec.4"4"4"
伺服馬達
(廠牌可依需求指定)
FANUC
αiF 30αiF 22αiF 30
MITSUBISHI
HF/HG-453SHF/HG-354SHF/HG-453S
SIEMENS
1FK71031FK71011FK7103
HEIDENHAIN
QSY190CQSY155DQSY190C
總減速比
1/3601/3601/720
盤面更高轉速r.p.m5.65.62.8
容許旋轉扭矩N.m (kgf.m)4900(500)4900(500)5880(600)
使用壓力(鎖緊方式)kg/cm235 (Hyd.)35 (Hyd.)35 (Hyd.)
夾緊扭矩N.m (kgf.m)8330(850)13230(1350)21560(2200)
容許工件載重立式安裝時
kg200015003000
臥式安裝時
kg600035008000
使用尾座
kg400030006000
容許切削負載力矩
(轉盤夾緊時)
F軸向力
N (kgf)100000   (10204)92500  (9438)98000(10000)
FxL徑向力
N.m (kgf.m)8330       (850)13230 (1350)21560  (2200)
FxL傾斜力矩
N.m (kgf.m)26000                       (2653)22050                       (2250)38220    (3900)
容許負載慣性矩
J=W.D2/8
立式安裝時

kg.m2

 (kg.cm.sec2)

160     (1630)190    (1913)1265       (12914)
臥式安裝時
kg.m2
(kg.cm.sec2)
480  (4900)440 (4464)2250   (22960)
旋臺重量(不含伺服馬達)kg137025007500

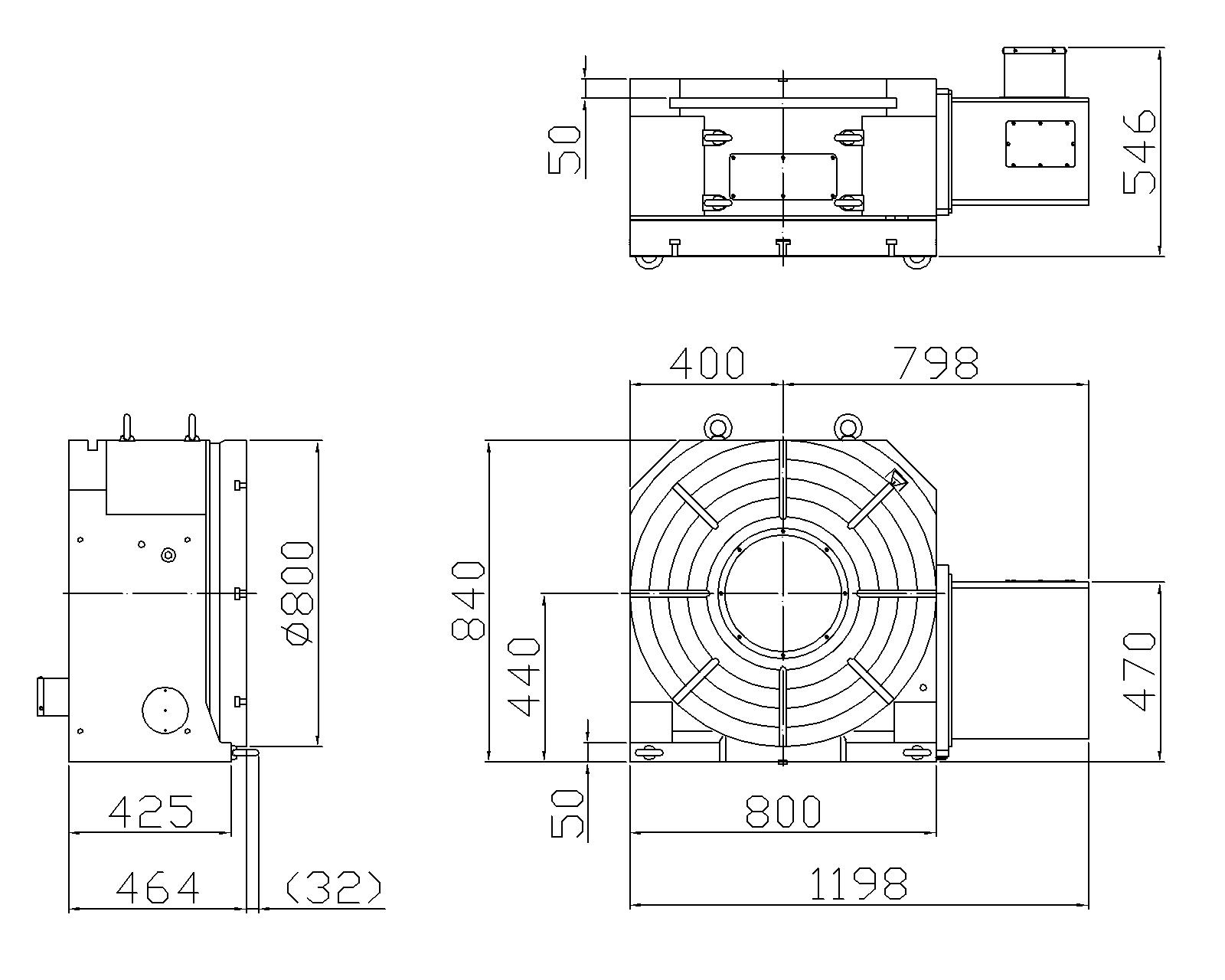

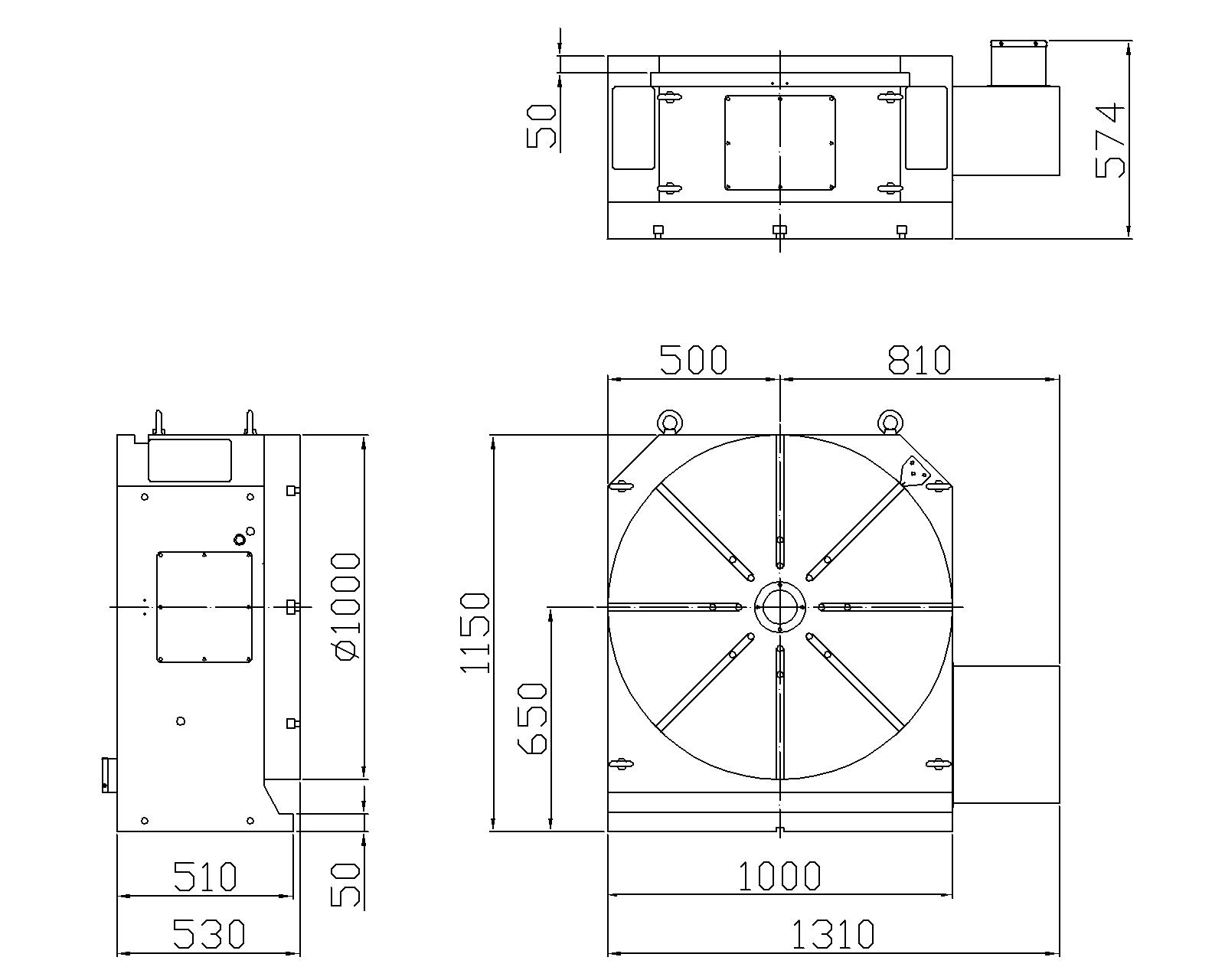

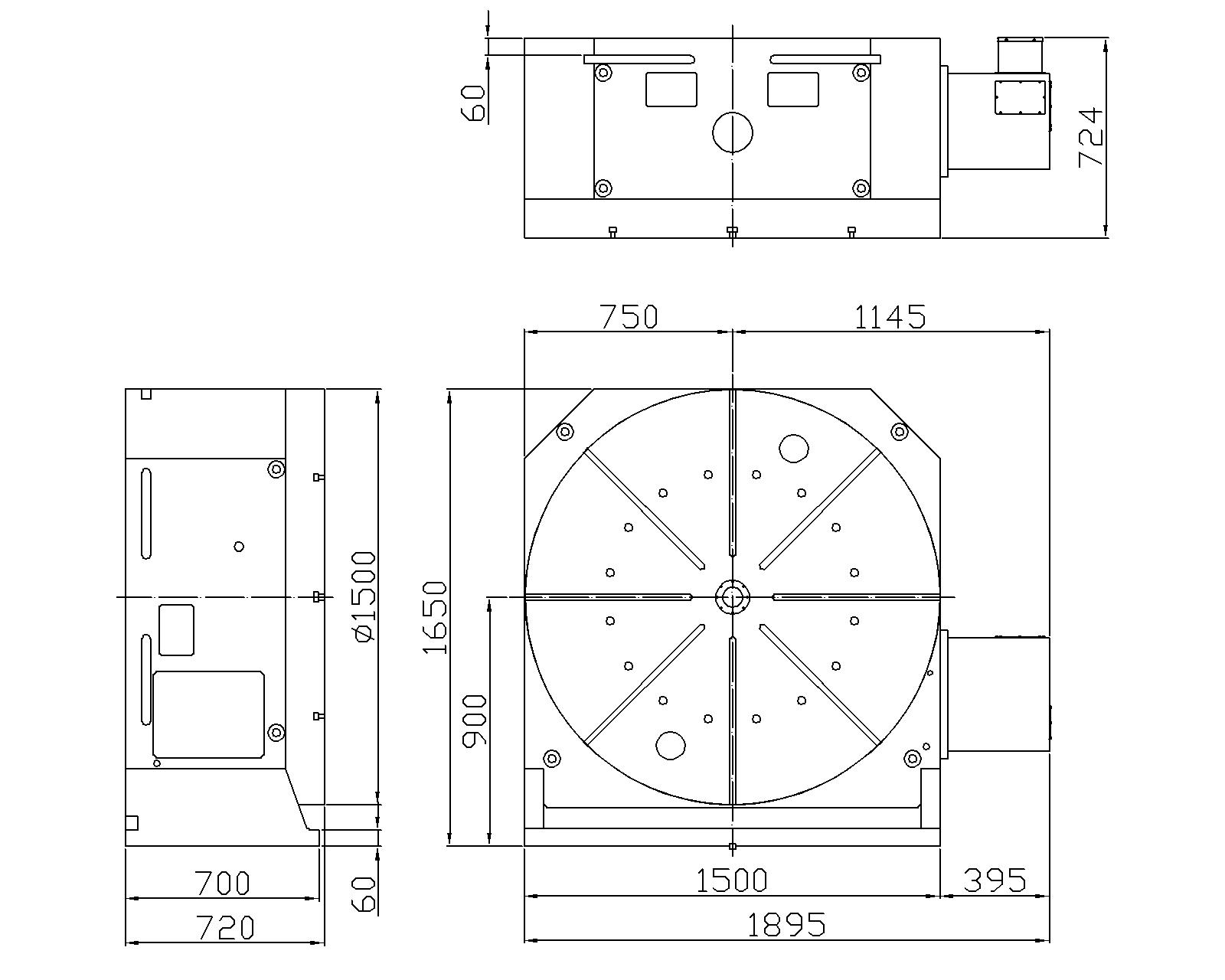

尺寸圖
電腦數控分度盤
電腦數控分度盤
電腦數控分度盤
