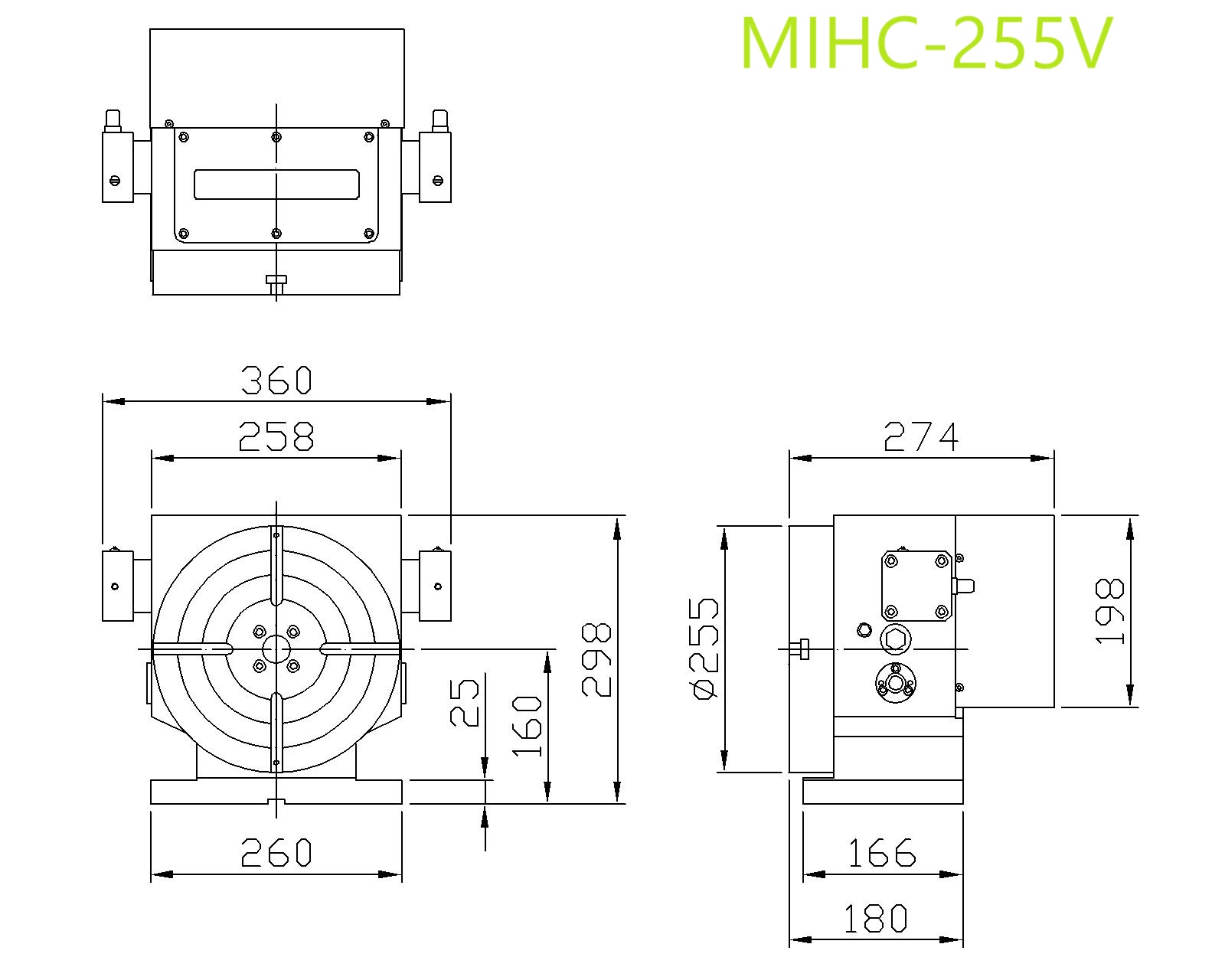

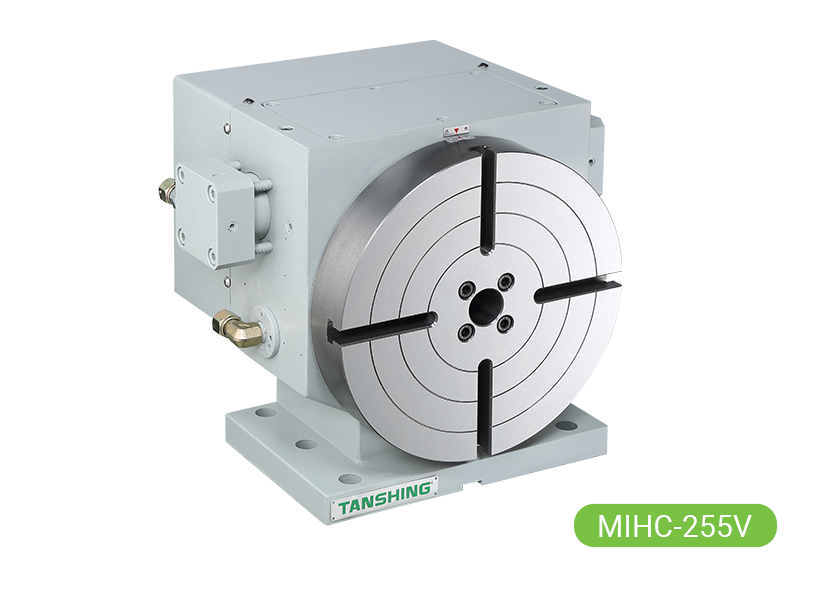

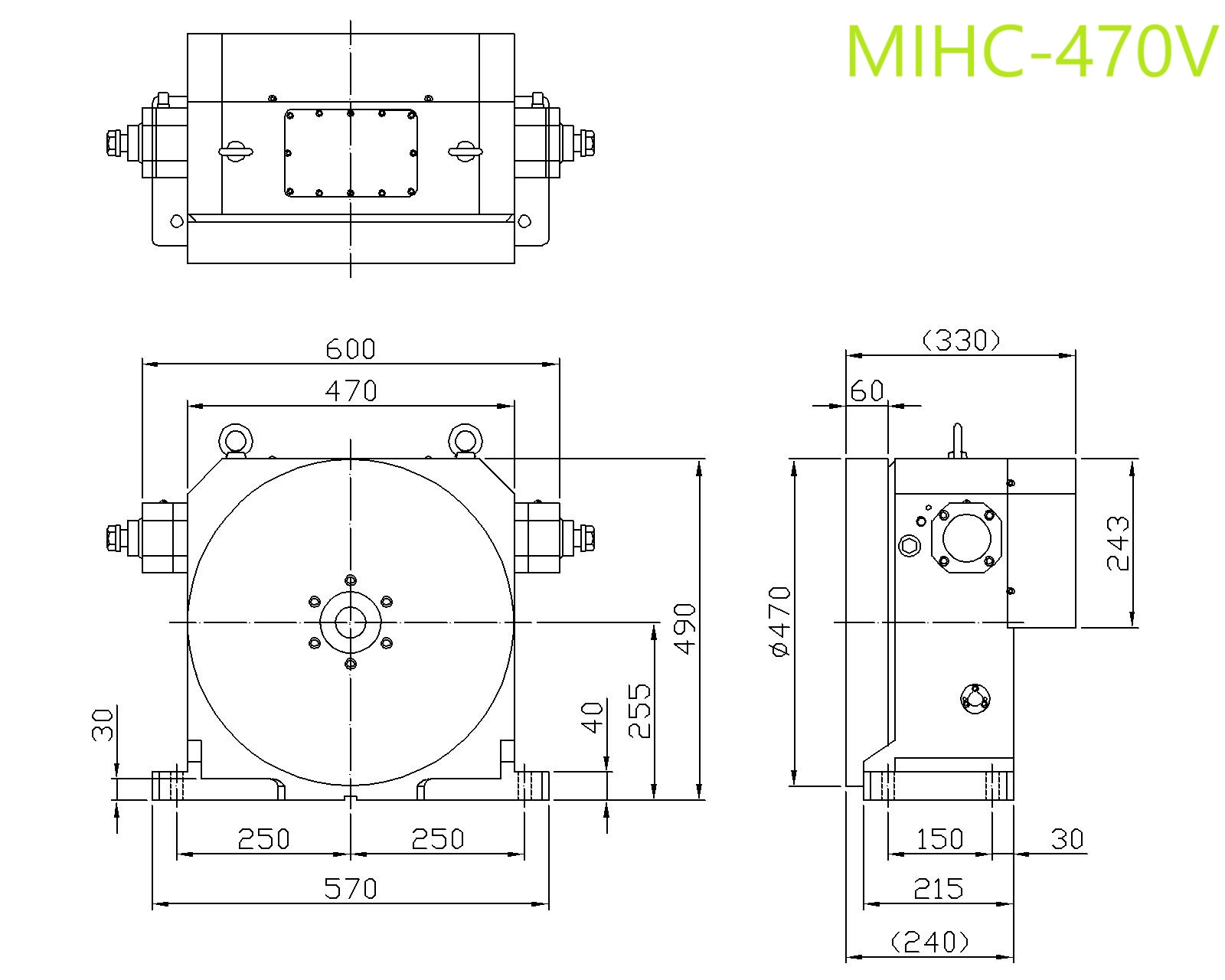

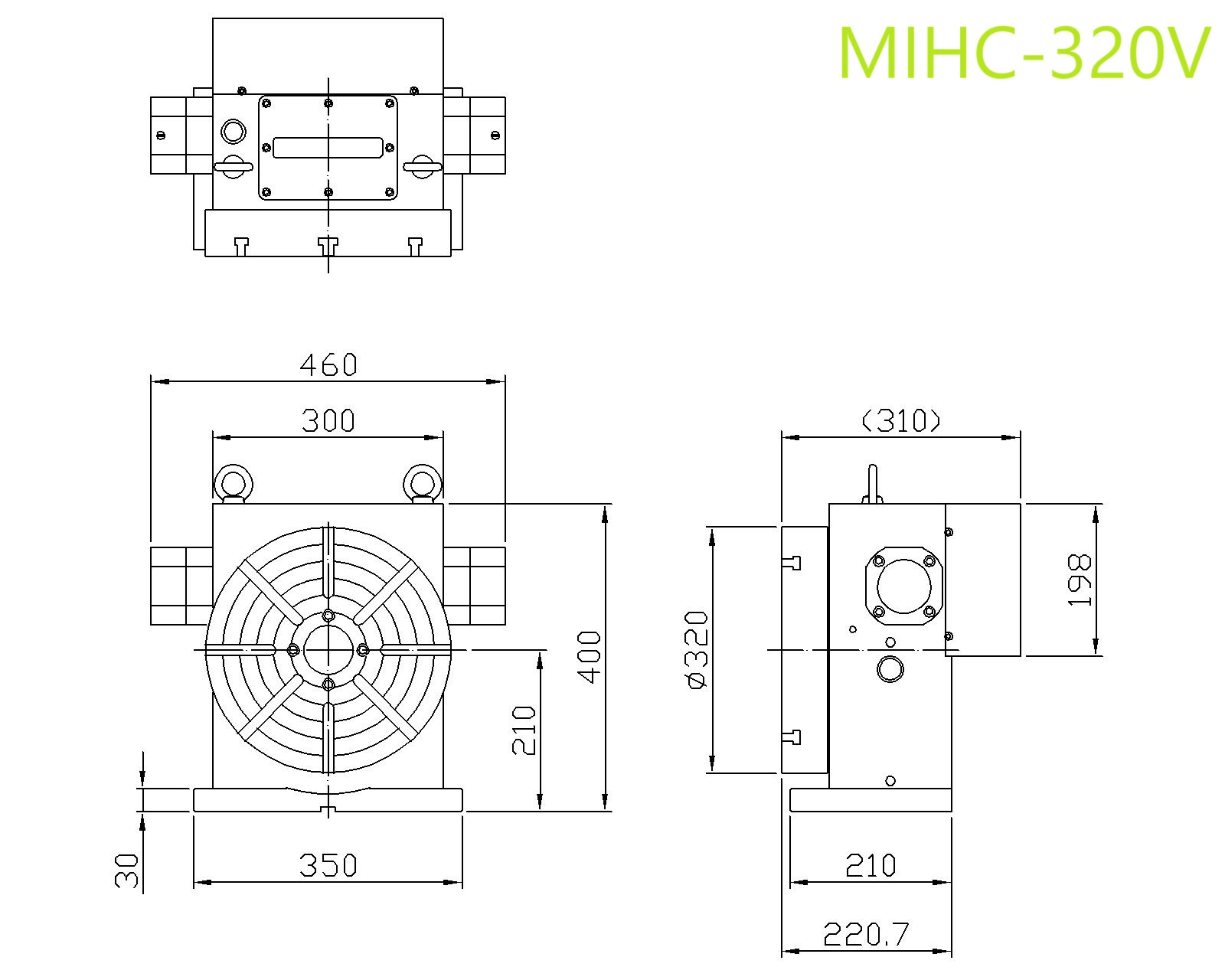

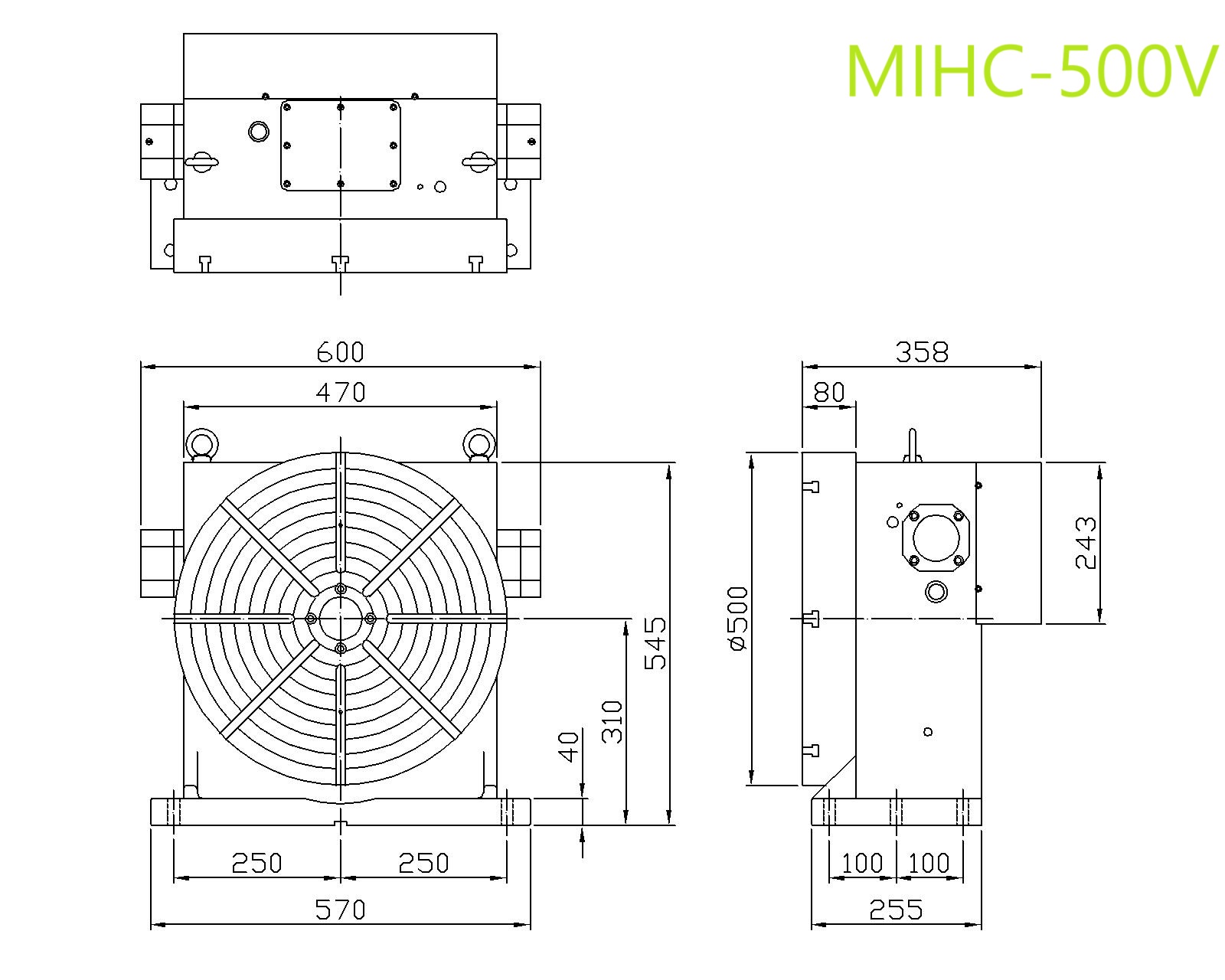

規格/型號			單位	MIHC-255V		MIHC-320V	MIHC-470V	MIHC-500V
旋臺直徑			mm	?255		?320	?470	?500
中心高度			mm	160	190	210	255	310
總高度			mm	298	328	400	490	545
中心孔直徑			mm	?30H6 Dep.36		?65H6 Dep.11	?90H6 Dep.11	?90H6 Dep.11
貫穿孔徑			mm	?27		?31	?46	?41
割出數(等分)		標準		2,3,4,6,8,12等分    (其中一種固定分割)
		特殊		5,9,10…等分    (接受訂製)
分度精度			sec.	±5"
重覆精度			sec.	±1"
旋轉臺迴轉方向				CW.&CCW.    順時鐘方向或反時鐘方向均可
旋轉臺迴轉扭力			kgf-m	30		60	80	80
容許瞬間慣性                    (GD2=W?Da2/2(kgm2)			kg/m2	25		85	180	180
夾持力			N (kgf)	13230(1400)		15680(1600)	38906(3970)	38906(3970)
使用壓力 (鎖緊方式)			kg/cm2	35		35	35	35
旋轉的時間(每90°含鬆開夾緊)			s	2.8		3	3.4	3.5
本體固定方式				立式專用
容許工件載重	立式安裝時		kg	105		200	300	300
容許切削負載力矩 (轉盤夾緊時)	F軸向力		N (kgf)	13818   (1410)		15200 (1560)	38906 (3970)	38906(3970)
	FxL徑向力		N.m (kgf.m)	1197  (122)		1421 (145)	5390(550)	5390  (550)
	FxL傾斜力矩		N.m (kgf.m)	2038 (208)		3254 (332)	13994 (1428)	13994 (1428)
旋臺重量			kg	71	78	133	310	340
